INCIDENCES du POINT FOCAL et de la DISTANCE
Nous aborderons ici les incidences sur la perspective suivant la position
de l’observateur. Cette perspective est fonction :
- de la position de l’observateur (à gauche, au centre ou à droite),- de son recul par rapport au sujet,
- et de son niveau des yeux NY (assis, debout surélevé).
Pour notre exemple, nous retenons comme sujet une pièce de 4 m de largeur, 3 m
de profondeur et 2,8 m de hauteur. Notre observateur … debout (et très grand) a
un niveau des yeux à 1,8 m. Il est positionné sur l’axe central de la pièce et
est en retrait de 1,30 m par rapport au début du volume. (voir croquis
ci-dessous).
Le croquis du haut représente une vue de dessus de la pièce et la position de l’observateur. Le croquis du bas représente cette pièce en perspective frontale :
- niveau des yeux à 1,8 m
- position centrée par rapport à la pièce.
Nota : Les distances, dimensions et hauteurs des yeux doivent être représentées avec la même échelle. Elles sont en corrélations.
A partir de notre point de fuite nous traçons les lignes de fuite vers les 4 coins du volume. Le tracé de la paroi du fond est obtenu par projection des points de croisement des lignes de fuite avec le début du volume. Les 2 lignes en bleu définissent la largeur de la pièce en perspective.
Le croquis du haut représente une vue de dessus de la pièce et la position de l’observateur. Le croquis du bas représente cette pièce en perspective frontale :
- niveau des yeux à 1,8 m
- position centrée par rapport à la pièce.
Nota : Les distances, dimensions et hauteurs des yeux doivent être représentées avec la même échelle. Elles sont en corrélations.
A partir de notre point de fuite nous traçons les lignes de fuite vers les 4 coins du volume. Le tracé de la paroi du fond est obtenu par projection des points de croisement des lignes de fuite avec le début du volume. Les 2 lignes en bleu définissent la largeur de la pièce en perspective.

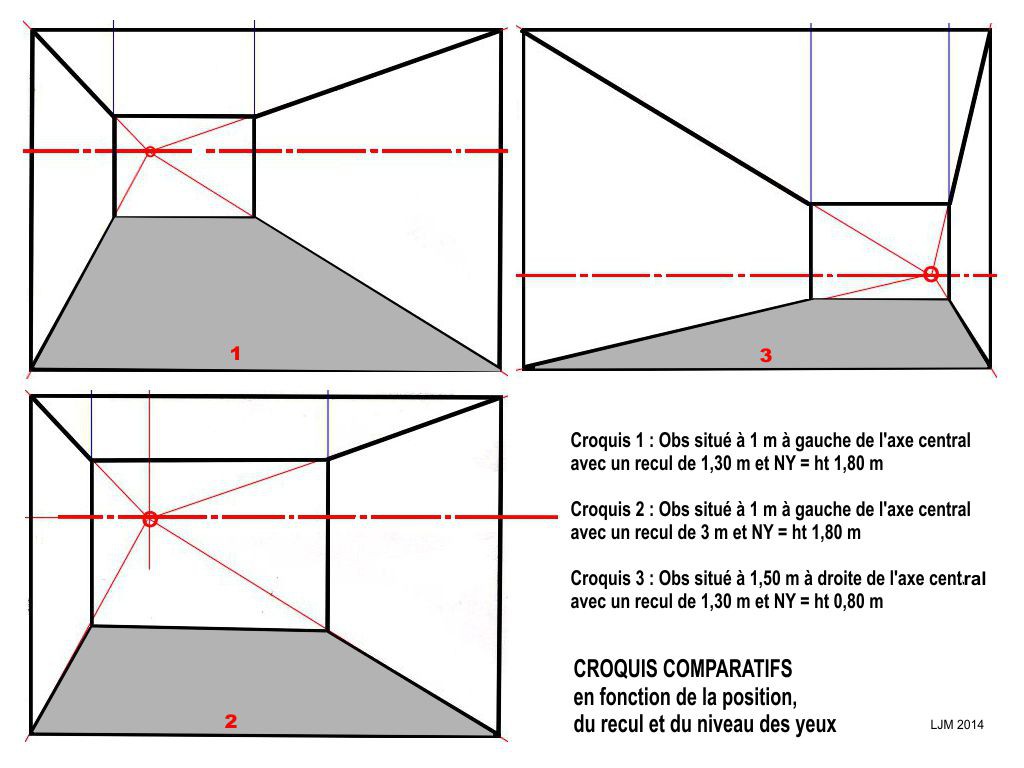

Le 1er croquis reprend le même exemple de pièce, mais l’observateur,
avec le même recul, est positionné à 1 m à gauche de l’axe central. L’ensemble
des tracés est identique. Nous pouvons constater que le mur du fond, de surface
identique, est déplacé maintenant de 1 m vers la gauche.
Pour le 2ème croquis, notre observateur assis, est maintenant positionné à 1,50
m à droite de l’axe central avec un recul identique de 1,30 m. Par contre, le
niveau des yeux est à 0,80m. La surface du mur du fond est inchangée.
Le 3ème croquis, montre le changement résultant d’une position différente de l’observateur. Il est debout à 1 m à gauche de l’axe central, mais avec un recul de 3,0 m. Les proportions du mur du fond sont complètement différentes : mur du fond beaucoup plus grand du fait des angles de visée.
Le 3ème croquis, montre le changement résultant d’une position différente de l’observateur. Il est debout à 1 m à gauche de l’axe central, mais avec un recul de 3,0 m. Les proportions du mur du fond sont complètement différentes : mur du fond beaucoup plus grand du fait des angles de visée.
